高压电力滤波装置产品介绍

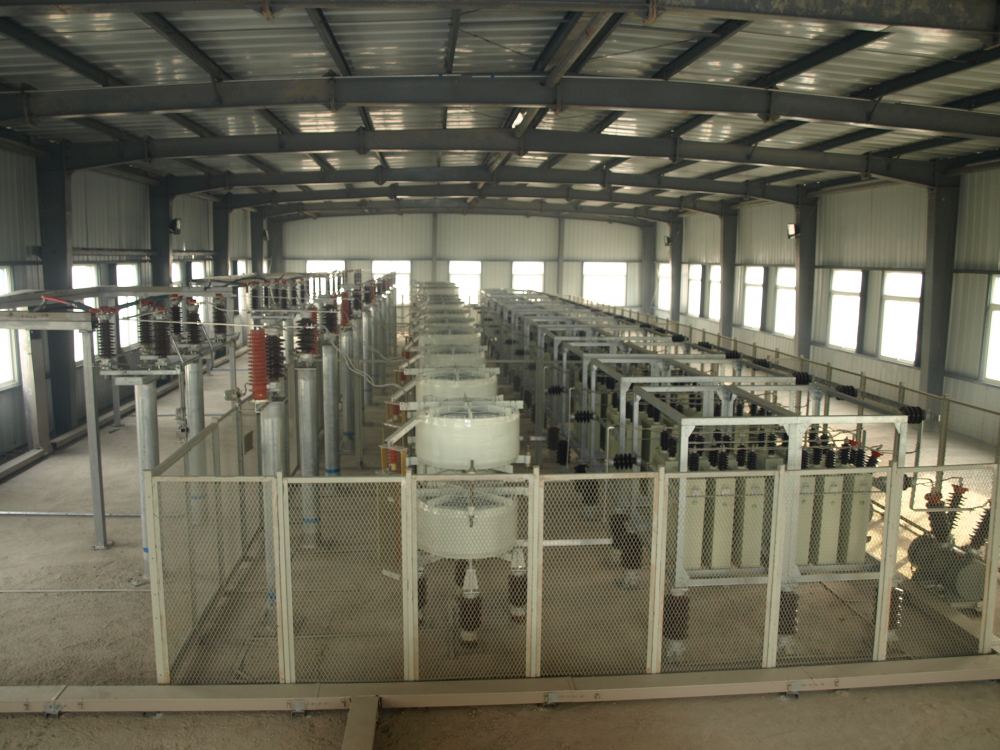

瑞通电气RT-TAL型高压无源电力滤波装置主要由滤波电容器、滤波电抗器等元件组成，在线路中与谐波源负荷并联，滤波装置在某次频率下形成一个较低阻抗的通路，吸收大量谐波电流，起到谐波滤除的作用，同时在基波频率下，提供容性无功功率，起到无功补偿的作用。该装置特别适用于工况相对稳定的负荷，例如，电解、硅铁炉等。对于变化较快的负荷，例如，轧机、提升机等，和TCR或MCR组合可构成SVC装置。
产品技术特点
高压无源电力滤波装置主要技术特点如下：
-- 配有电容器组微机保护单元，完善的保护功能：具有过流﹑短路﹑过压﹑低压﹑相差保护﹑中性点不平衡电流（双星形接线）等保护功能；
-- 滤波器配有放电线圈，当电容器从电网中退出运行后可将电容器两端的残压在5 秒钟内降至50V以下；
-- 滤波器通过**的仿真软件进行设计，可避免谐波放大及与系统发生谐振；谐波滤除率可达60%-80%以上；
-- 根据对系统的实际测试数据进行计算机仿真计算，确保性能价格比达到；
-- 每个支路由真空开关、滤波电容器、滤波电抗器、放电线圈、避雷器等组成。
-- 配有**控制器控制滤波装置投切；
-- 具有完善的监测、控制、显示和保护功能；
-- 滤波器在滤除谐波的同时，提供系统所需的基波无功功率，补偿系统的感性无功，提高系统的功率因数。
产品技术参数
主要技术参数：
额定电压：6～110kV；
容量范围：100kvar～30000kvar；
接线方式：星接；
滤波次数：3、5、7、11、13 等；
安装方式：户外框架式
